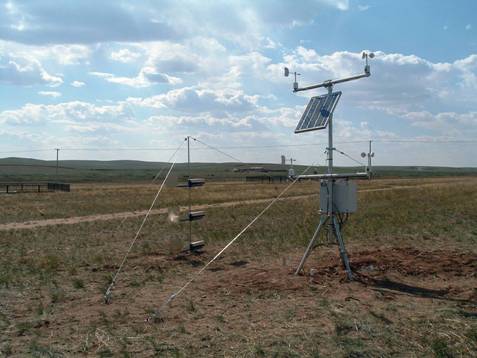

WE1000型风蚀监测系统

模拟输入通道数量

8个差分或16个单端

最大扫描速率

100Hz

最大输入电压量程

±5000mV

模拟电压分辨率

差分：667 µV（±5000mV）、333 µV（±2500mV）、33.3 µV（±250mV）、3.33 µV（±25mV）、1.0 µV（±7.5mV）、0.33 µV（±2.5mV）；基本：1333 µV（±5000mV）、667 µV（±2500mV）、66.7 µV（±250mV）、6.7 µV（±25mV）、2.0 µV（±7.5mV）、0.67 µV（±2.5mV）

A/D分辨率

13位

输入阻抗

20GΩ

突发模式

1.5 KHz

脉冲通道

2个

模拟输出通道

3个

激发电压

±5000mV可调

数字端口

8个I/O口

供电

9.6~16 VDC

内存

4MB

内部时钟精度

±3分钟/年

同步测量

可接SDM信号

工作温度

标准：-25~+50℃；扩展：-55~85℃

工作湿度

0~95%，非冷凝

尺寸

21.6厘米×9.9厘米×2.2厘米

重量

1公斤

撞击起始范围（典型）

10X，1X：5->12 Dyne cm

供电

12V DC，70mA

重量

1.143公斤

晶体直径

23.5厘米

底部直径

50.08厘米

晶体表面

镍

高度

5cm (从底部)

输出参数

动态能量、撞击最低增益、撞击最高增益、PHA（可变高度脉冲，50uS，用于每个粒子的能量的分析输出）

输出信号

脉冲TTL/CMOS（占用2个脉冲通道）

收集口尺寸

宽2厘米×高5厘米

筛网

60目

收集率

约90%空气中的沙尘（直径小于0.84毫米），约40%空气中的沙尘（直径小于0.02毫米）

收集器容量

约1.7公斤

BSNE改进型风沙收集器

图示

收集口尺寸

宽2厘米×高1厘米

筛网

120目

收集率

约90%空气中的沙尘（直径小于0.84毫米），约40%空气中的沙尘（直径小于0.02毫米）

收集器容量

约0.5公斤

测量范围

0.2~75 m/s

精度

1% ±0.1 m/S

输出范围

0.2~60Hz

灵敏度

0.8Hz/m/s

工作温度范围

-30~+50℃

信号输出类型

数字

标准电缆长度

3米

AN3高分辨率三杯风速传感器

图示

测量范围

0.15~75 m/s

精度

1% ±0.01 m/S

输出范围

3~1500Hz，0~2.5V DC

灵敏度

20Hz/m/s，33mV/m/s

工作温度范围

-30~+70℃

供电电源

7~28V DC，最大2.0 mA

信号输出类型

数字或模拟差分

标准电缆长度

3米

测量范围

0~358度

精度

0.3度(±2度在风速>5m/s)

输出范围

0~1000Ω

灵敏度

2.8Ω/度

工作温度范围

-50~+70℃

信号输出类型

3WR POT

标准电缆长度

3米
