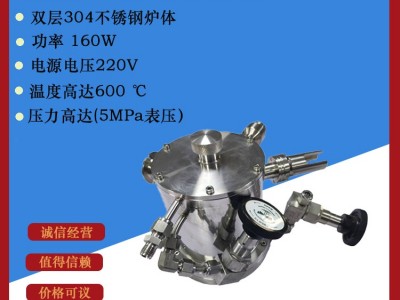

陶瓷、粉末等材料真空热压高温烧结
电磁铁电源实验室仪器励磁电源
实验室磁场发生装置三维亥姆霍兹线
高低温真空探针台半导体测量高精度

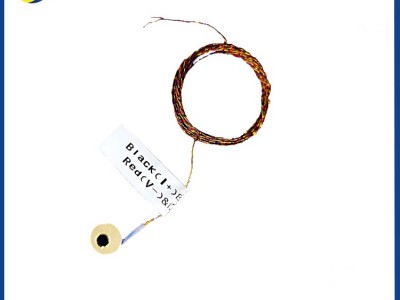

实验室低温温度计Cernox 温度传感器
高低温真空磁场探针台半导体测量高
- 型号：
- 4K,6.5K,10K
- 用途：
- 低温、真空环境下的磁学测量、光学测量、光电反应、光反射、荧光和磁阻等试验
低温恒温器，利用带针阀的高效超绝热传输管线，将杜瓦内的液氦或液氮高效地传输到恒温器的热交换器内，液氦或液氮在热交换器内高效汽化，从而使连接在热交换器上的无氧铜样品座获得低温。内置的温度计、加热器配合高精度控温仪，控温精度优于±50mK。
锦正茂公司可以提供多种不同类型的低温闭循环恒温器，产品包含国内和国外的。该系列制冷机在只消耗电能不消耗液氦的情况下提供低温环境（10K 或者更低），配合高精度控温仪使用，可在整个工作范围内对样品进行精确控温，操作简单，使用维护成本低，大大节省了使用费用。并且能够满足低温环境下的电学、中子散射、电子输运、光学及磁学、测量光谱和自旋等测试，以满足您不同实验的测量需求，典型应用包括材料研究、超导、冷泵、冷屏以及氦气液化等。
根据制冷机所能达到的最低温度，可分为1.5K闭循环制冷机、4K闭循环制冷机、6K闭循环制冷机、10K闭循环制冷机和低震动脉冲管制冷机等。应客户不同需求可提供样品在真空中或样品在交换气体中的制冷机型气氛型低温恒温器，根据用户在磁学、光学、电学中的不同测试要求提供不同尺寸的真空罩、不同材料尺寸的光学窗口、无氧铜镀金样品座以及不同种类的电学接头、同轴接头、三同轴接头、射频接头、高频微波接头。
10K闭循环低温恒温器
CCS（Closed Cycle System）制冷机利用了G-M热力学循环原理，对氦气进行压缩和膨胀，压缩机提供循环过程中所需的高压氦气，通过柔性金属氦气管线传输至冷头，压缩的氦气在冷头内膨胀制冷，膨胀后的低压氦气返回压缩机，重复循环。制冷机包括两级冷台，一级冷台用于冷却样品周围的防热辐射屏，二级冷台用于冷却样品。
锦正茂科技有限公司所提供的10K闭循环低温恒温器是以国内和国外公司生产的GM制冷机为依托的可变温低温平台，配合高精度控温仪使用，可在整个工作范围内对样品进行精确控温，操作简单，使用维护成本低。主要用于低温、真空环境下的磁学测量、光学测量、光电反应、光反射、荧光和磁阻等试验。
优点：
※ 结构紧凑、性价比高、达到低温不消耗制冷剂，维护周期长、扩展性强、使用方便；
※ 样品处在高真空环境中或者气氛当中；
※ 可集成光学窗口，多种可选的窗口材料；
※ 多种镀金无氧铜样品座，可满足不同实验要求的测量需求，可快速更换样品座；
※适合于低温环境下的电学、光学、磁学测量；
※硅二极管温度计或者Cernox温度计（强磁场中使用）安装在冷指上；
※压缩机可以选择风冷和水冷，维护周期长；
※多种选件可满足不同实验的测量需求。
标准配置：
※ 真空罩一套
※ 温度传感器一支和控温加热器一支
※ 镀金无氧铜样品托一个
※ 真空抽口KF25
※ 放气阀KF16
※ 一个8pin电学真空接头，一个温度传感器和加热器共用6芯接头
※ 配套压缩机、冷头驱动线、高压氦气管以及Toolkit.
※ 一套标准冷头放置支架
用途：
※ 主要用于低温、真空环境下的磁学测量、光学测量、光电反应、光反射、荧光和磁阻、包括材料研究、超导、冷泵、冷屏以及氦气液化等试验。
※ 基质隔离
※ 高温（700K） DLTS测试
※ 穆斯堡尔谱
※ 高Tc
※ PL谱
※ 光电效应
※ UV/VIS/IR光谱测试
可选配置：
※ 旋转真空罩
※ 气氛导入端
※ 更大样品空间
※ 各种低温电学引线（同轴线、三通轴、磷青铜双绞线、微波半钢缆等）
※ DLTS四探针样品托
※ 电学接头（BNC、SMA、SMK和多针接头）
※ 特殊形状的窗口（如凹窗）、第五个窗口（底窗）
北京锦正茂科技有限公司接受任何形式的定制，精度高，周期短。
常用10K制冷机规格和参数
|
常用10K制冷机冷头和压缩机技术规格和参数 |
||||
|
冷头型号 |
CH-202 |
CH-204 |
CH-204N（选配） |
KDE210SA |
|
*低温度 |
10K |
10K |
6.5K |
10K |
|
冷却时间 |
90min to 20K |
40min to 20K |
60min to 10K |
60min to 10K |
|
制冷量 |
1.8W@20K&7.3K@77K |
6.7W@20K&13.5W@80K |
2.5W@20K& |
2.5W@20K&40W@45K |
|
冷头重量 |
6.8Kg |
7.8Kg |
7.8Kg |
17.8Kg |
|
压缩机 |
HC-4E（水冷 ） |
KDC6000V（水冷） |
||
|
耗电量 |
2.6KW at 50Hz/1Phase |
7.2KW at 50Hz/3Phase |
||
|
冷却水进口流量及温度 |
2.7L/min@4-27℃ |
7-10L/min@（28℃） |
||
|
尺寸 |
504*430*485mm |
613*442*600 |
||
|
压缩机重量 |
75Kg |
118Kg |
||
|
维护周期 |
30 000h |
36个月 |
||
集成规格与参数
|
型号 项目 |
CH-202 |
CH-204 |
CH-204N（选配） |
KDE210SA |
||
|
温度范围 |
10K-325K |
|||||
|
所需真空度 |
≤1Pa |
|||||
|
实验类型 |
电学 |
光学 |
电学 |
光学 |
电学 |
光学 |
|
样品座尺寸 |
15*25mm |
15*25mm中心开Φ10mm通光孔 |
20*30mm |
20*30mm中心开Φ10mm通光孔 |
15*25mm |
15*25mm中心开Φ10mm通光孔 |
|
真空罩尺寸 |
Φ31.8mm |
40*40mm |
Φ41.8mm |
50*50mm |
Φ31.8mm |
40*40mm |
|
样品座接线柱 |
8个 |
无 |
8个 |
无 |
8个 |
无 |
|
温度传感器/加热器 |
温度传感器标准配置为硅二极管,加热器标准配置为50W |
|||||
|
光学窗口 |
无 |
1-5个 |
无 |
1-5个 |
无 |
1-5个 |
注：光学样品座中间均可开通光孔，尺寸用户可以指*。
样品座选件
|
型号 |
规格与参数 |
说明 |
备注 |
|
T8015 |
15*25mm |
额外的电学样品座，上下有8根接线柱 |
1、 所有标配的10K恒温器默认配置一个样品座，尺寸大小可以按照标准的做，也可以按照用户具体要求设计，若设计比较复杂，可酌情收费； 2、 标配光学样品座，自带一个样品压片，压片上有孔，直径大小与通光孔大小一致； 3、 10K制冷机的制冷功率略有不同，可根据具体功率，一定范围内调整样品座尺寸； |
|
T8020 |
20*30mm |
额外的电学样品座，上下有8根接线柱 |
|
|
T8030 |
30*35mm |
额外的电学样品座，左右有8根接线柱 |
|
|
T8040 |
40*45mm |
额外的电学样品座，左右有8根接线柱 |
|
|
T8115 |
15*25mm |
额外的光学样品座，中间有Φ8的通孔 |
|
|
T8120 |
20*30mm |
额外的光学样品座，中间有Φ10的通孔 |
|
|
T8130 |
30*35mm |
额外的光学样品座，中间有Φ15的通孔 |
|
|
T8140 |
40*45mm |
额外的光学样品座，中间有Φ20的通孔 |
|
|
T8205 |
Φ5mm |
粉末状样品容器，容器一侧有5mm窗口 |
|
|
T8210 |
Φ10mm |
粉末状样品容器，容器一侧有5mm窗口 |
光学窗口选件
|
窗片型号 |
窗片规格 |
说明 |
备注 |
|
W-20 |
Φ20*1.5mm |
额外的石英窗口 |
1、 窗口的规格均为可视面积，实际尺寸比可视面积大； 2、 窗口的安装可以选择O圈压紧或者是低温环氧树脂粘接，若真空罩尺寸小，尽量选用胶粘 |
|
W-40 |
Φ40*2mm |
额外的石英窗口 |
|
|
K9-W20 |
Φ20*1.5mm |
额外的K9窗口 |
|
|
K9-W20 |
Φ40*2mm |
额外的K9窗口 |
|
|
F-W20 |
Φ20*1.5mm |
额外的氟化钙窗口 |
|
|
F-W40 |
Φ40*2mm |
额外的氟化钙窗口 |
电缆选件
|
名称 |
说明 |
备注 |
|
四氟线 |
普通导线，漏热较大，直径0.1-0.3之间 |
线缆没有要求单独使用一种普通四氟线，有要求按照要求制作，导线要和相应的接头配合使用 |
|
低温同轴线 |
信号干扰小，测量准确 |
|
|
磷青铜双绞线 |
导热差，漏热小，直径0.2mm（4根） |
|
|
微波半刚线缆 |
高频线缆，高频信号使用 |
接头选件
|
电学接头型号 |
规格和参数 |
描述 |
|
T91-8P普通玻璃烧结 |
8pin |
增加一个快速插拔的8P普通电学接头 |
|
T91-12P普通玻璃烧结 |
12pin |
增加一个快速插拔的12P普通电学接头 |
|
T91-SMA |
0-18GHz |
配软电缆 |
|
0-12.4GHz |
配半刚、半柔性电缆 |
|
|
T91-BNC |
0-4GHz |
配普通同轴线 |
|
T91-TRX |
三同轴接头 |
增加一个快速插拔的三同轴接头 |
|
T91-S |
不锈钢接线盒 |
增加一个不锈钢接线盒 |
|
T91-PTEF |
四氟接线盖 |
在不锈钢接线盒上增加一个四氟板接线盖 |
备注：
1：所有恒温器出厂时，均带有两个接头，一个为温度传感器和加热器安装使用，另一个是为进行其他性能测量时准备的接头，当需要更多的测试线时，就需要增加安装孔，或者是加装一个或者几个Breakout Box。
2：上表中有T91-S选件，此选件接线板和外壳整体构成接地，另一种是T91-PTEF选件，该选件是外壳和安装的接头中采用四氟板绝缘连接，外壳和接头的电学性能是相互独立的。选型时应注意此问题。
水冷机选型
有分体和一体的选择，具体参考水冷机彩页
机械泵和分子泵选型
标准配置为一个机械泵，如需更高真空，可以选择国内和国外的分子泵，选型参照真空泵选型表。
注：标价不准，以电话沟通为准
