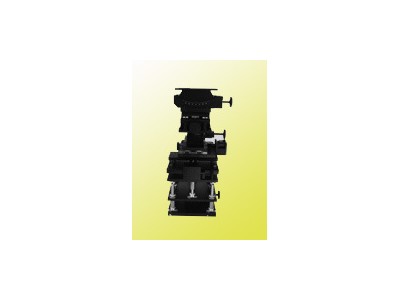

7-PMA200六维调整系统
7SRA1100A 电动旋转台，位移台，平
- 型号：
- 7IS0503A
- 产地：
- 北京
太阳模拟器作为光源，在某中意义上说，可以等同于太阳光源，可以模拟太阳光照射。由于太阳模拟器本身体积较小，测试过程不受环境、气候、时间等因素影响，从而避免了室外测量的各种因素限制。
光伏产品标准规定AAA级太阳模拟器的三个关键指标必须严格满足要求，分别是：光谱匹配度、辐照均匀度和时间稳定性。
太阳模拟器广泛应用于太阳能电池特性测试，光电材料特性测试，生物化学相关测试 ，光学催化降解加速研究，皮肤化妆用品检测，环境研究等。
稳态模拟器是输出辐照度稳定的太阳光模拟器，这种模拟器适用于单体电池和小尺寸组件的测试，通常应用于太阳电池的IV曲线测试系统中。
特性及技术指标
符合ASTM E927-5 、IEC60904-9 2007 Ed2、JIS C8912 规定的AAA级模拟器的标准：
光谱匹配度A级：0.75-1.25
空间不均性A级：优于±2%
时间稳定性A级：优于±2%
AM1.5G空气质量滤波器，保证完美的光谱匹配度
高精度光学积分器，光斑输出均匀
进口氙灯灯泡，能量衰减慢，性能稳定可靠
铸件结构，确保整机无变形，光路稳定，方便移动，外形美观。
参数列表：（1inch=25.4mm）
型号 | 7IS0503A | 7IS1003A | 7IS1503A | 7IS2003A |
光斑尺寸inch(mm) | 2×2(50x50) | 4×4(100x100) | 6×6(150x150) | 8×8(200x200) |
光谱匹配等级 | A级（0.75-1.25） | |||
空间不均性等级 | A级（优于±2%） | |||
时间稳定性等级 | A级（优于±2%） | |||
工作距离mm | 120 | 330 | 350 | |
灯泡功率W | 350 | 1000 | 1000 | 1500 |
准直角 | ＜ ±5° | ＜ ±5° | ＜ ±3° | ＜ ±3° |
功率输出典型值 | 100mw/cm2（1 个太阳常数）±20％可调 | |||
光照面辐照度 | 0.7—1.2 Sun（太阳常数） | |||
线性度 | 0.01％ | |||
技术标准
ASTM E927-05 AM0光谱等级标准。表1给出了ASTM E927-05光谱匹配等级。表2给出了ASTM E927-05AM0光谱各谱段标准积分值。
表1 ASTM E927-05光谱匹配等级
| Table 1: ASTM class specifications | |||
| Classification | Spectral Match (each interval) | Irradiance Spatial Non-Uniformity | Irradiance Temporal Instability |
| Class A | 0.75 - 1.25 | 2% | 2% |
| Class B | 0.6 - 1.4 | 5% | 5% |
| Class C | 0.4 - 2.0 | 10% | 10% |
表2 ASTM E927-05AM0 光谱各谱段标准积分值
| Table 2: ASTM spectral irradiance for three standard spectra | |||
| Wavelength Interval [nm] | AM1.5D | AM1.5G | AM0 |
| 300-400 | no spec | no spec | 8.0% |
| 400-500 | 16.9% | 18.4% | 16.4% |
| 500-600 | 19.7% | 19.9% | 16.3% |
| 600-700 | 18.5% | 18.4% | 13.9% |
| 700-800 | 15.2% | 14.9% | 11.2% |
| 800-900 | 12.9% | 12.5% | 9.0% |
| 900-1100 | 16.8% | 15.9% | 13.1% |
| 1100-1400 | no spec | no spec | 12.2% |
